陶瓷阀门，高温耐磨球阀，石灰桨球阀，耐冲刷陶瓷球阀
Q41TC手动陶瓷球阀
博耐斯陶瓷球阀超耐腐蚀、超耐磨损、超耐冲蚀等特点。是颗粒纤维介质、强腐蚀介质中！
（1）、所有与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度（洛氏硬度HRC90），仅次于金刚石。因此，本阀具有耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
（2）、球体采用研磨设备及工艺制造，球圆度好，表面质量好，与阀座对研后，利用Zr02陶瓷的自滑润性，可取得很好的密封性能。
（3）、改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。
（4）、陶瓷良好的耐磨性，经久耐用，密封严密。使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。
（5）、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中
024-62657366 微信：sy1668

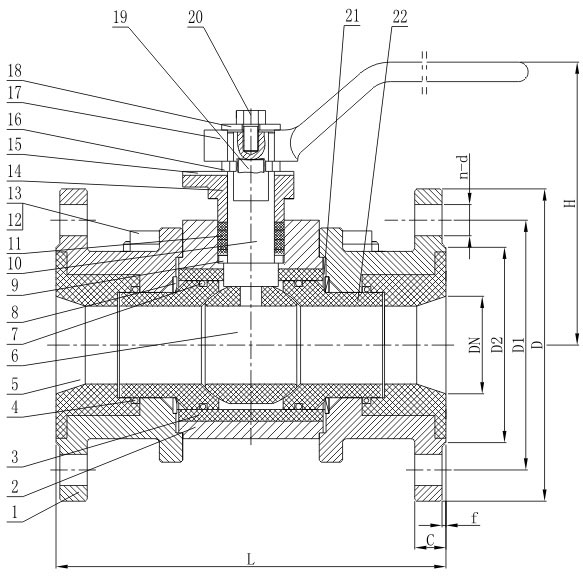

手动陶瓷球阀主要外形和连接尺寸:
| Q41TC | ||||||||||
| 通径DN | L | D | D1 | D2 | n-Φd | b | f | H |
|
|
| mm | in | |||||||||
| 15 | 1/2″ | 130 | 95 | 65 | 45 | 4-Φ14 | 14 | 2 | 86 |
|
| 20 | 3/4″ | 130 | 105 | 75 | 55 | 4-Φ14 | 14 | 2 | 95 |
|
| 25 | 1″ | 140 | 115 | 85 | 65 | 4-Φ14 | 14 | 2 | 108 |
|
| 32 | 1 1/4″ | 165 | 135 | 100 | 78 | 4-Φ18 | 16 | 2 | 115 |
|
| 40 | 1 1/2″ | 165 | 145 | 110 | 85 | 4-Φ18 | 16 | 3 | 115 |
|
| 50 | 2″ | 203 | 160 | 125 | 100 | 4-Φ18 | 16 | 3 | 115 |
|
| 65 | 2 1/2″ | 222 | 180 | 145 | 120 | 4-Φ18 | 16 | 3 | 115 |
|
| 80 | 3″ | 241 | 195 | 160 | 135 | 8-Φ18 | 20 | 3 | 145 |
|
| 100 | 4″ | 305 | 215 | 180 | 155 | 8-Φ18 | 20 | 3 | 188 |
|
| 125 | 5″ | 356 | 245 | 210 | 185 | 8-Φ18 | 22 | 3 | 210 |
|
| 150 | 6″ | 394 | 280 | 240 | 210 | 8-Φ23 | 24 | 3 | 260 |
|
| 200 | 8″ | 457 | 335 | 295 | 265 | 12-Φ23 | 26 | 3 | 320 |
|
| 250 | 10″ | 533 | 405 | 350 | 320 | 12-Φ25 | 30 | 3 | 365 |
|
陶瓷球阀因其原材料少，加工过程的高要求（1700℃的高温烧结，20000MPa的等静压制，金刚石磨削加工）使得世界上所有生产陶瓷球阀的生产周期要比普通的阀门长很多，进口陶瓷球阀的交货期长达（10～24个周），国内的氧化锆陶瓷球阀生产厂家的货期也在45～60天左右，更别提可以批量供货有库存了，我公司用过硬的技术力量，完善的售后服务打破了陶瓷球阀生产的僵局，可以达到氧化锆陶瓷球阀可以批量生产批量供货的生产厂家！
购买博耐斯气动陶瓷球阀请按以下指示进行安装：
（1）取掉法兰端两边的保护盖，在阀门打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来解决管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
